SensMax SensGuard PT100 - sensor inalámbrico de temperatura con sonda

El sensor inalámbrico de temperatura con sonda SensGuard PT100 está diseñado para la monitorización remota de temperatura en cámaras frigoríficas, sistemas HVAC, equipos industriales, producción alimentaria, laboratorios y otros entornos donde resulta difícil acceder al punto de medición con un sensor de temperatura integrado estándar.

El sensor utiliza una sonda RTD PT100 externa para medir temperaturas desde -50°C hasta +200°C. La sonda de acero inoxidable de 1 m puede colocarse dentro de un congelador, conducto, depósito, carcasa de equipo o zona de proceso, mientras que el cuerpo inalámbrico del sensor permanece instalado fuera de la zona monitorizada.

Las mediciones se realizan cada 5 minutos y se envían de forma inalámbrica a una pasarela SensGuard compatible, como SensGuard TCP LR X2. La pasarela reenvía los datos a la plataforma de monitorización en la nube SensGuard, donde los usuarios pueden consultar informes, monitorizar tendencias y recibir alertas cuando se superan los límites de temperatura.

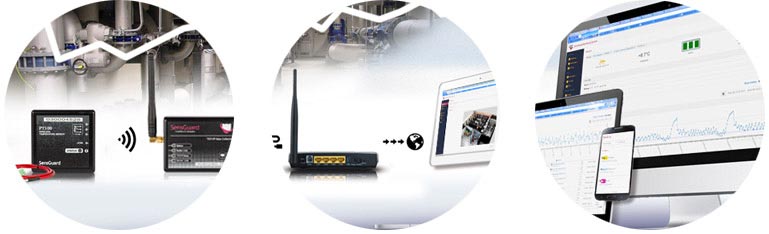

SensGuard PT100 envía de forma inalámbrica las mediciones de temperatura de la sonda a una pasarela SensGuard y al portal de monitorización en la nube.

Resumen

• Sensor inalámbrico de temperatura con sonda RTD PT100 externa.
• Rango de medición de la sonda desde -50°C hasta +200°C.
• Precisión de medición de ±0,2°C para monitorización industrial y de almacenamiento.
• Resolución de medición de 0,1°C para un análisis claro de las tendencias de temperatura.
• Cable de sonda de acero inoxidable de 1 m para congeladores, conductos, depósitos y zonas de equipos.
• Comunicación inalámbrica de 868 MHz con una pasarela SensGuard compatible.
• Alcance de comunicación de hasta 150 m en condiciones de línea de visión directa.
• Transmisión de datos cifrada mediante AES-128 entre el sensor y la pasarela.
• Funcionamiento con baterías mediante dos baterías AAA reemplazables.
• Duración de las baterías de hasta 5 años con el intervalo de medición predeterminado.
• Carcasa IP54 para el cuerpo del sensor.

Solicitar una consulta

Cómo funciona el sensor PT100

El sensor PT100 mide la temperatura mediante una sonda RTD externa de acero inoxidable. La sonda se coloca en la zona de medición requerida, mientras que el cuerpo inalámbrico del sensor puede permanecer fuera del congelador, conducto, carcasa del horno, depósito o zona de equipos.

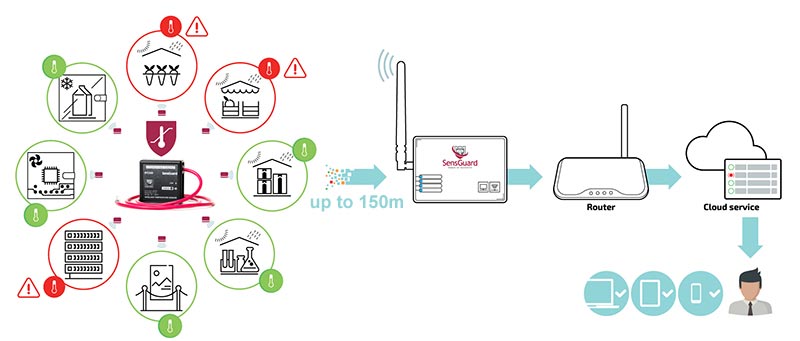

Cada 5 minutos, el sensor registra una medición de temperatura y la envía a través de un canal de radio de 868 MHz cifrado mediante AES-128 a una pasarela SensGuard compatible. A continuación, la pasarela envía los datos a la plataforma en la nube SensGuard para generar informes, alertas y análisis históricos.

El dispositivo incluye un botón de diagnóstico de red y un LED de estado para que los usuarios puedan comprobar si el sensor está conectado a la pasarela y al sistema en la nube.

Monitorización de temperatura mediante sonda

La sonda externa hace que PT100 sea adecuado para ubicaciones donde el cuerpo del sensor no debe colocarse directamente en el entorno que se desea medir. Por ejemplo, la sonda puede introducirse en un congelador o conducto, mientras que el cuerpo del sensor permanece fuera para mejorar la comunicación por radio y facilitar la sustitución de las baterías.

Este diseño resulta útil para zonas de alta temperatura, cámaras frigoríficas, conductos HVAC, depósitos de líquidos, maquinaria, hornos y otras aplicaciones donde un sensor integrado no resultaría práctico.

Instalación

El cuerpo del sensor se instala mediante cinta adhesiva de doble cara de alta adherencia sobre una superficie lisa, como plástico, metal, vidrio o una pared pintada. Esto permite una instalación rápida sin taladrar ni utilizar elementos de montaje adicionales.

Después de instalar el cuerpo del sensor, coloque la sonda externa de 1 m en la zona donde debe medirse la temperatura. El cuerpo del sensor debe situarse donde permanezca dentro del alcance inalámbrico de la pasarela SensGuard y dentro del rango de temperatura de funcionamiento permitido para la electrónica.

El sensor se suministra apagado para proteger las baterías durante el almacenamiento y el transporte. Para iniciar el funcionamiento, pulse y suelte el botón JOIN de vinculación y registre el sensor en el portal en la nube SensGuard utilizando el asistente de conexión.

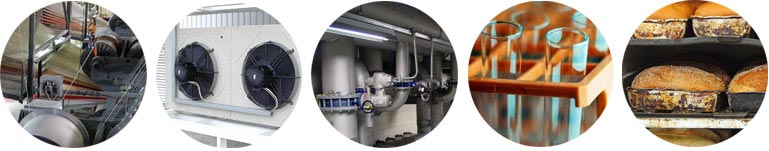

Instalación de la sonda PT100 para congeladores, conductos, depósitos, equipos de proceso y otros puntos de medición de difícil acceso.

Solicitar una consulta

Pasarela compatible y monitorización en la nube

El sensor PT100 requiere una pasarela SensGuard compatible para la monitorización en línea. La pasarela recibe las mediciones inalámbricas del sensor y las reenvía a la plataforma en la nube SensGuard.

• SensGuard TCP LR X2 - pasarela inalámbrica y recolector de datos para sensores de monitorización SensGuard.

En la plataforma en la nube, los usuarios pueden consultar el historial de temperatura, configurar umbrales, recibir alertas y exportar informes de monitorización. Esto facilita la supervisión diaria, el control de calidad y la documentación para auditorías.

Aplicaciones habituales

SensGuard PT100 es adecuado para la monitorización inalámbrica de temperatura cuando se necesita una sonda porque el punto de medición se encuentra dentro de un equipo, una zona de almacenamiento, un conducto, un depósito u otra zona de difícil acceso.

• Refrigeración comercial para supermercados, tiendas de alimentación, vitrinas refrigeradas y cámaras frigoríficas.
• Almacenamiento en frío y logística para almacenes, congeladores transitables y mercancías sensibles a la temperatura.
• HVAC y ventilación para monitorizar la temperatura de conductos y supervisar zonas técnicas.
• Equipos industriales para maquinaria, tuberías de proceso y entornos de producción.
• Producción alimentaria para hornos, túneles de refrigeración, zonas de mantenimiento y control de temperatura de procesos.
• Laboratorios para monitorizar la temperatura de equipos y zonas de almacenamiento.
• Salas de servidores y centros de datos para monitorización localizada alrededor de racks y equipos.
• Museos y archivos para colecciones y zonas de almacenamiento sensibles a las condiciones ambientales.

Beneficios para el negocio

La monitorización inalámbrica de temperatura mediante sonda ayuda a las organizaciones a reducir las comprobaciones manuales y detectar cambios de temperatura antes de que provoquen pérdidas de productos, interrupciones del servicio o problemas de calidad. La sonda externa permite medir la temperatura exactamente en el punto requerido, mientras que el cuerpo del sensor permanece accesible para el mantenimiento.

Los informes y alertas en la nube ayudan a los equipos a reaccionar con mayor rapidez, conservar el historial de temperatura y respaldar el control de calidad interno. El diseño inalámbrico también facilita la incorporación de nuevos puntos de monitorización en instalaciones existentes sin tener que tender largos cables de señal hasta cada punto de medición.

• monitorizar temperaturas mediante sonda desde -50°C hasta +200°C;
• reducir las comprobaciones manuales de temperatura;
• recibir alertas cuando se superan los umbrales;
• conservar informes históricos para el control de calidad y las necesidades de auditoría;
• colocar la sonda en la zona monitorizada manteniendo accesible el cuerpo del sensor;
• añadir nuevos puntos de monitorización sin tender cables desde los sensores hasta la pasarela.

Ejemplo de uso

Una panadería instala sensores SensGuard PT100 cerca de las salidas de los hornos y los túneles de refrigeración. Las sondas se colocan en los puntos de medición requeridos, mientras que los cuerpos inalámbricos de los sensores se instalan fuera de las zonas más calientes, donde pueden comunicarse con la pasarela SensGuard.

El equipo de la panadería recibe informes y alertas de temperatura en la plataforma de monitorización en la nube. Cuando las tendencias de temperatura muestran sobrecalentamiento o retrasos en la refrigeración, los técnicos pueden ajustar la configuración de los equipos antes de que se vea afectada la calidad del producto.

Datos técnicos

FAQ - sensor SensGuard PT100

• ¿Cuál es el rango de medición del sensor PT100?
  La sonda externa mide temperaturas desde -50°C hasta +200°C.
• ¿Cuál es la precisión de medición?
  La precisión de medición es de ±0,2°C.
• ¿Qué longitud tiene el cable de la sonda?
  La longitud estándar del cable de la sonda es de 1 m. Hay disponibles opciones de mayor longitud bajo pedido.
• ¿Puede colocarse el cuerpo del sensor dentro de un congelador, horno o zona de alta temperatura?
  La sonda externa está diseñada para colocarse en la zona que se desea medir, pero el rango de temperatura de funcionamiento del cuerpo del sensor es de -20°C a +55°C. El cuerpo del sensor debe instalarse dentro de este rango permitido.
• ¿Qué pasarela se necesita?
  El sensor requiere una pasarela SensGuard compatible, como SensGuard TCP LR X2.
• ¿Con qué frecuencia se realizan las mediciones?
  El intervalo de medición es de 5 minutos.
• ¿Qué baterías utiliza el sensor?
  El sensor utiliza dos baterías AAA de 1,5 V. Se recomiendan baterías de litio para temperaturas bajo cero.
• ¿Cuánto duran las baterías?
  La duración de las baterías es de hasta 5 años con el intervalo de medición predeterminado.
• ¿Cómo se instala el sensor?
  El cuerpo del sensor se instala sobre una superficie lisa mediante cinta adhesiva de doble cara de alta adherencia.

¿Listo para empezar?

¿Necesita monitorización inalámbrica de temperatura mediante una sonda externa para congeladores, conductos HVAC, depósitos, hornos, equipos industriales o zonas de almacenamiento? SensMax puede ayudarle a elegir el sensor PT100 y la configuración de pasarela SensGuard adecuados para su proyecto.

Indíquenos el rango de temperatura, la ubicación de la sonda, el número de puntos de monitorización, la distancia hasta la pasarela y los requisitos de informes, y le ayudaremos a definir la configuración correcta.
